¿Qué cable debe usar para cámaras IP?, ¿Cat 5e o Cat 6?.
Si habla con profesionales del cableado en estos días, y le dirán que el cableado de Categoría 6 es la única forma de acceder a cualquier aplicación nueva. Sin embargo, el mayor rendimiento de Cat 6 tiene un costo mayor que Cat 5e.
En este artículo, veremos cómo se comparan los dos, los problemas específicos de rendimiento que pueden ser de interés para los instaladores, y si Cat 6 realmente se necesita en las aplicaciones de vigilancia.
Los cables básicos
Cat 5e y Cat 6 son los dos principales cables UTP actualmente en uso. Ambos tienen una construcción similar, compuesta por cuatro pares trenzados de alambre de cobre en el rango de 22-24 AWG bajo una sola chaqueta. Sin embargo, tienen algunas diferencias clave:
- Cat 5e: Cat 5e tiene una frecuencia máxima de operación de 100 MHz. Su uso principal históricamente ha sido para Fast Ethernet (100 Base-T), pero también es capaz de velocidades de gigabit usando los cuatro pares. Cat 5e utiliza conductores 24AWG, con algunas excepciones. La siguiente imagen muestra un cable Cat 5e (ethernet cable) parcialmente pelado:

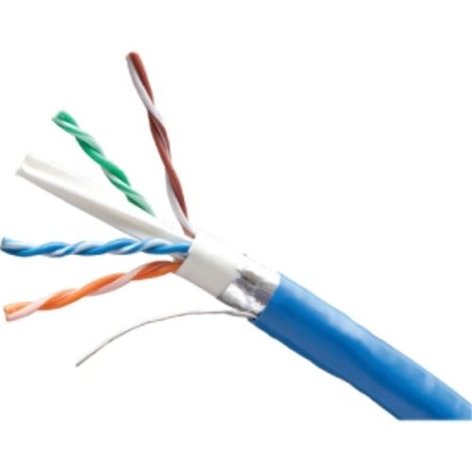

- Cat 6: Cat 6 tiene una frecuencia máxima de operación de 250 MHz. Se creó una variante de Gigabit Ethernet para aprovechar sus mejores características de rendimiento y utilizar solo dos pares para velocidades de gigabits. Sin embargo, la mayoría de la transmisión de gigabit todavía usa cuatro pares hoy. Cat 6 a menudo utiliza conductores 23 AWG, lo que lo hace menos flexible y le da un diámetro exterior mayor, lo que requiere más cuidado en la instalación. Los cables Cat 6 también suelen usar una barrera física en el cable para mantenerlos separados entre pares. La siguiente imagen muestra un cable Cat 6 despojado. El separador blanco se puede ver en el medio de los pares:
- Cat 6A: Si bien el Cat 6A está destinado a aplicaciones de alta velocidad, muy alejado de la vigilancia, debe mencionarse para que esté completo. Cat 6A utiliza conductores de hasta 22 AWG y tiene una capacidad nominal de hasta 500 MHz. Está encontrando uso principalmente en aplicaciones de centros de datos, ya que es capaz de Ethernet de hasta 10 gigabits.
Además de estas características físicas, hay muchos otros parámetros para los que se prueban estos cables, como diafonía (interferencia entre conductores), atenuación (pérdida de señal debido a la distancia) y pérdida de retorno (pérdida de potencia de la señal debido a la señal reflejada) Cat 6 y Cat 6A también se prueban para los parámetros Cat 5e no es, esencialmente para un mejor rechazo de interferencia. Estos factores, combinados con un mayor ancho de banda, son los que permiten que los cables con mejor calificación tengan un mejor rendimiento.
¿Necesito Cable Cat 6?
Con base en la información anterior, la pregunta es si las aplicaciones de vigilancia necesitan este rendimiento adicional proporcionado por Cat 6.
La respuesta honesta es: No. Muy, muy pocas cámaras IP usan conexiones Gigabit Ethernet, y Cat 5e es fácilmente capaz de Ethernet de 100 Mb.
Sin embargo, donde Cat 6 tiene potencial, se encuentra en ubicaciones que pueden ser entornos más difíciles. Estos incluyen instalaciones «ruidosas» con una gran cantidad de RF o interferencia electromagnética, que pueden crear errores de transmisión.
Las altas temperaturas también afectan negativamente el rendimiento del cable, ya que el rendimiento disminuye a medida que aumenta la temperatura.
Finalmente, si se va a instalar una gran cantidad (más de 100) de cables en la misma ruta, como la bandeja de cables, puede producirse un acoplamiento de señal.
El rendimiento superior de Cat 6 le permite rechazar la interferencia de estas fuentes externas mejor que Cat 5e.
Además, simplemente permite más espacio para la cabeza debido a un mayor ancho de banda.
Esto significa que, si bien su rendimiento puede estar disminuyendo debido a cualquiera de los factores anteriores, tiene mayores posibilidades de mantener un nivel de rendimiento utilizable donde Cat 5e no podría hacerlo.
Un rendimiento sustancialmente reducido puede provocar bloqueos y fantasmas en el video, o simplemente pérdida de video.
Comparación de precios
Los cables Cat 5e y Cat 6 se comparan de la siguiente manera [precios por pie (30 cm) de longitud de cable]:
- Cat 5e Non-plenum: $ 0.10-0.15 USD
- Cat 5e Plenum: $ 0.20-0.25 USD
- Cat 6 Non-Plenum: $ 0.10-0.15 USD
- Cat 6 Plenum: $ 0.30-0.3 USD
Si toma estos precios como referencia y las aplica a una cámara IP típica, con una extensión de cable promedio de 150′ (45m), agrega hasta $ 20 más en material por cámara, no una cantidad trivial, pero no necesariamente de costo prohibitivo.
Cables de fibra Óptica
Aunque los sistemas de seguridad por video basados en IP han ganado popularidad, enfrentan una seria limitación de distancia de 100 metros (328 pies) o menos sobre la infraestructura de cableado UTP.
Esto plantea un obstáculo insuperable cuando se trata de monitorear las muchas ubicaciones de alcance de una instalación de vigilancia típica.
Si bien se comportan un poco mejor en las limitaciones de distancia del cobre, la mayoría de los sistemas de CCTV analógicos resultan efectivos y económicos solo si los tendidos de cableado coaxial que utilizan cables RG59/U se mantienen a menos de 750 pies (228 m).
Sin embargo, emplear coaxial RG59/U más allá de esa distancia plantea varios problemas, algunos de los cuales no son inmediatamente obvios.
Por ejemplo, supongamos que su monitor está ubicado a 1000 pies (304 m) de la cámara. En ese escenario, sin ningún acondicionamiento de señal activo, aproximadamente el 37 % de la información de alta frecuencia se perderá en la transmisión, proporcionando una imagen seriamente degradada.
De hecho, dado que no puede ver la información que no está allí, es posible que ni siquiera se dé cuenta de que se ha eliminado la información. Un coaxial RG11/U 14AWG puede manejar distancias más allá de 750 pies hasta 1500 pies,
Para acomodar longitudes superiores a 750 pies (228 m) en una infraestructura coaxial, debe asegurarse de que se hayan tomado algunas medidas para garantizar la potencia de transmisión de la señal de video, como el uso de amplificación de señal, corrección de falla a tierra y protección contra sobretensiones.
La instalación de estos elementos inevitablemente aumentará considerablemente el costo del sistema, lo que hará que los métodos de cableado alternativos sean más atractivos.
El empleo de cable de fibra óptica (fibre optic cable) permitirá tramos de cable de más de 1500 m (5000 pies) en multimodo y distancias de más de 10 km (6,2 millas) en cable monomodo.
Además de la extensión de distancia, la fibra óptica también presenta muchos otros beneficios únicos que no están presentes en el cableado coaxial o UTP:
- Tamaño más pequeño y mejor resistencia a la tracción, lo que facilita la instalación cuando se tira a través de conductos o en bandejas de cables aéreas.
- Alto grado de seguridad, ya que la fibra es intrínsecamente difícil de interceptar o interferir
- Inmunidad a interferencias eléctricas como:
- Interferencia electromagnética (EMI)
- Interferencia de radiofrecuencia (RFI)
- Altos voltajes encontrados en luces fluorescentes, cerraduras de puertas de acceso con tarjeta y sistemas de iluminación exterior
- Voltajes inducidos (bucles de tierra), que causan distorsión de imagen e interferencia de audio
- Mayor ancho de banda
- Fiabilidad mejorada y rendimiento general de la transmisión
Las redes de área local (LAN) muy comúnmente implementan fibra óptica como la columna vertebral de la red entre edificios o en elevadores verticales de edificios de varios pisos. Utilizar esta infraestructura ya existente sería una alternativa de transmisión atractiva para arriesgar los problemas de distancia y calidad comunes a los sistemas de video coaxial y UTP.
En proyectos donde el presupuesto es una preocupación vital, escoger el cable apropiado es vital.
